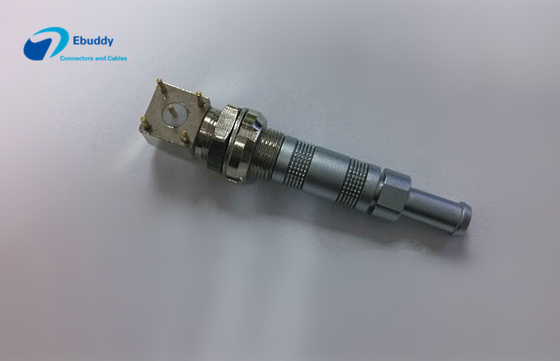

Łączniki kabli koncentrycznych z łbem gwintowym 0S Prawe kąty dla obwodu drukowanego

Lemo Elbow PCB Rozmiar 0S Koncentryczne złącza kablowe Kątowe gniazdo koncentryczne do obwodu drukowanego

• Lemo Elbow PCB Rozmiar 0S Złącza kabli koncentrycznych
• gniazdo koncentryczne pod kątem prostym do obwodu drukowanego
• Kolanko w stylu płytki drukowanej
• Z dwoma orzechami
• Typ kontaktu: Koncentryczny (PCB)
• Max. Max. Matings: 1000 Krycia: 1000
• Kontakt Dia .: 0,9 mm (0,04 cala)
• Wiadro Dia .: 1 mm (0,04 cala)
• Vtest: 3000 V (AC), 4200 V (DC)
• Impedancja: 50 omów lub 75 omów
• VSWR: 1,02 + 0,25 * f / GHz
• Typ kabla: RG 178 B / U, RG 196 A / U, RG 188 A / U, RG 316 B / U, RG 174 A / U, HF-2114, RG 122 / U

If you need open a machine mold, you must confirm the hole size according to your board, and then choose connector style, our connector have different sizes from 00 to 03, it can apply whole size board. Jeśli potrzebujesz otworzyć formę maszynową, musisz potwierdzić rozmiar otworu zgodnie z twoją płytką, a następnie wybrać styl złącza, nasze złącze ma różne rozmiary od 00 do 03, można zastosować płytę o pełnym rozmiarze. For example, if your board panel cut-outs OD is about 8-9mm, you should choose 0B size. Na przykład, jeśli OD otworów w panelu deski wynosi około 8-9 mm, powinieneś wybrać rozmiar 0B.

• Zastosowanie: Gdy wtyczka i gniazdo muszą być podłączone do płytki, możesz zainstalować podkładkę izolacyjną, aby utrzymać potencjał między różnymi przewodami.

• Opcje kolorów:
