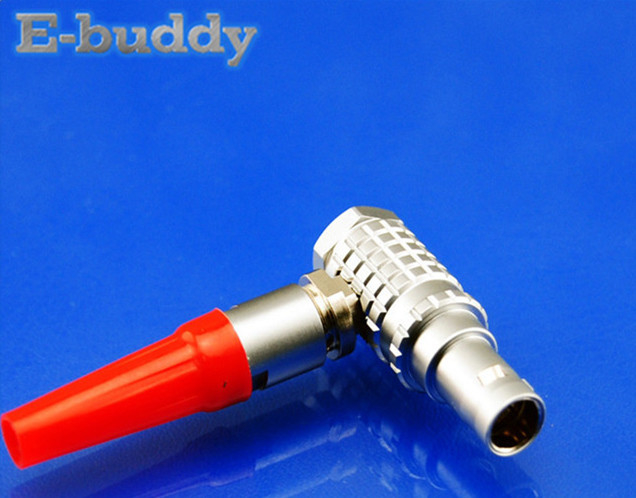

Złącze kompatybilne z Lemo FHG 00B 0B 1B 2B Złącze kabla okrągłego węża prawego 90 stopni Złącze męskie
opis produktu
Złącze kompatybilne z Lemo FHG 00B 0B 1B 2B okrągłe złącze kabla kątowego Wtyk męski 90 stopni
Opis techniczny:
FHG 1B 302 Złącze męskie 2pin kątowe
Samozamykające się, bardzo bezpieczne systemy pchające i ciągnące, łatwe do łączenia i rozłączania
W 100% kompatybilny z Lemo / fischer / Hirose, w przeciwnym razie zwrócimy pieniądze
Czas gwarancji: 1 rok, wszelkie problemy z czasem gwarancji, naprawimy go za darmo lub wymienimy na nowy, koszty wysyłki zapłacone przez nas
W 100% kompatybilny z Lemo / fischer / Hirose, w przeciwnym razie zwrócimy pieniądze
Kolor rękawa do wyboru: czarny, czerwony, niebieski, biały, żółty, zielony
Krótki czas dostawy: 3-5 dni roboczych dla zwykłych modeli
Usługa niestandardowa:
Wspólne zapasy modeli: w przypadku typowych modeli, zwykle zapasu materiałów, po złożeniu zamówienia, możemy wysłać w ciągu 3 dni.
Usługa montażu kabli: możemy dostarczyć usługę montażu kabli zgodnie z Twoimi wymaganiami.
Pomoc techniczna: Wszelkie pytania lub problemy z działaniem złącza lub kabla, nasz dział techniczny zapewni profesjonalne wsparcie, aby pomóc Ci je rozwiązać
Dostawa rozwiązania do montażu kabli: Możemy wykonać rozwiązanie usługi montażu kabli spełniające Twoje potrzeby.
Dostosowana usługa złącza: jeśli nasze obecne złącza nie będą dokładnie odpowiadały potrzebom, możemy otworzyć dla ciebie nową formę.
Rozmiar tulei kablowej:
Collet No.
Kabel OD
1B
Rodzaj
kodowanie
Max
Min
M.
31
3)
2.6
re
42
4.0
3.1
re
52
5.0
4.1
re
62
6.0
5.1
re
72
7.0
6.1
Proces montażu kabla DIY:
Poprowadź kabel przez nakrętkę tulei zaciskowej w kolejności, a następnie lutuj przewód kabla do izolatora jeden po drugim, należy pamiętać o kolejności przewodów
Umieść dzielony nośnik wkładki w izolatorze lutowniczym, aby zachować idealne połączenie wnęki nośnika dzielonej wkładki z falą podzespołu izolatora
umieść tuleję zaciskową po prawej stronie pozycji kabla, upewnij się, że wysokość tulei zaciskowej jest dopasowana do szczeliny dzielonego nośnika wkładki
pusta tuleja rozdzielacza nośnika podzielonej wkładki do zewnętrznej skorupy w celu, upewnij się, że falowanie dzielonej nośnej wkładki nośnej łączy się ze szczeliną zewnętrznej osłony
Mocno przykręcić nakrętkę tulei zaciskowej
Zaczep tuleję do odpowiedniego stopnia nakrętki tulei zaciskowej.
