Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA

1
MOQ
Negotiable
Cena £
Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
rozmiar: 00S 0S 1S
Serie: Wtyczka FFA
Dane techniczne: Niskie napięcie
Styl muszli: Proste złącze kabla
Szpilki: 4Pin
Klasa IP: IP50
High Light:

lemo connector assembly

,

lemo 4 pin connector

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Ebuddy
Orzecznictwo: CE.ROHS
Numer modelu: TFA.0S.304.CLAD
Zapłata
Szczegóły pakowania: Pp pp
Zasady płatności: Western Union, T / T, Paypal
Możliwość Supply: 10000pcs na miesiąc
opis produktu



Seria S 0S Wtyk 4pin męski Złącze kabla Lemo FFA.0S.304.CLA



Opis techniczny:
  • Styl / model skorupy: FFA *: Prosta wtyczka, tuleja kablowa i nakrętka do montażu odciążenia na zakręcie
  • Materiał obudowy: mosiężna (chromowana) skorupa i nakrętka tulei, niklowana mosiężna tuleja zatrzaskowa i części środkowe
  • Konfiguracja: 0S.304: 4 Niskie napięcie
  • Oceniono Curren: 7A
  • Typ kontaktu: Lutowane
  • Max. Max. Matings: 5000 Krycia: 5000
  • Kontakt Dia .: 0,7 mm (0,028 cala)
  • Wiadro Dia .: 0,6 mm (0,024 cala)
  • Max. Max. Solid Conductor: 0.25 mm^2 (AWG 24) Przewód stały: 0,25 mm ^ 2 (AWG 24)
  • Max. Max. Stranded Conductor: 0.14 mm^2 (AWG 26) Przewód spleciony: 0,14 mm ^ 2 (AWG 26)
  • R (maks.): 6,1 mOhm
  • Vtest: 1060 V (AC), 1500 V (DC)



Opcja tulei kablowej:



  Collet No. Kabel OD
0S Rodzaj kodowanie Max Min
do 27 2.6 2.2
do 32 3.1 2.7
do 42 4.1 3.3
K. 47 4.6 3.8



Niestandardowa usługa montażu kabli:



Obiecujemy cały nasz zespół kabli:

  • Profesjonalny inżynier oceni twoje potrzeby
  • 100% testowania przed wysyłką
  • Małe ilości są mile widziane
  • Overmold jest dostępny

Proces:



Przed wykonaniem montażu kabla należy najpierw potwierdzić pewne informacje, takie jak złącze kabla, długość, średnica zewnętrzna, schemat połączeń:



  • Zastosowanie kabla (musimy wiedzieć, że jest to zasilanie lub sygnał, wtedy możemy użyć odpowiedniego kabla dla Ciebie)
  • Długość kabla, średnica zewnętrzna kabla
  • Złącza po obu stronach (w przypadku złącza należy podać numer modelu lub dane techniczne)
  • Sposób połączenia przewodowego (nasz inżynier opracuje schemat połączeń, w tym wszystkie szczegóły kabla do potwierdzenia)

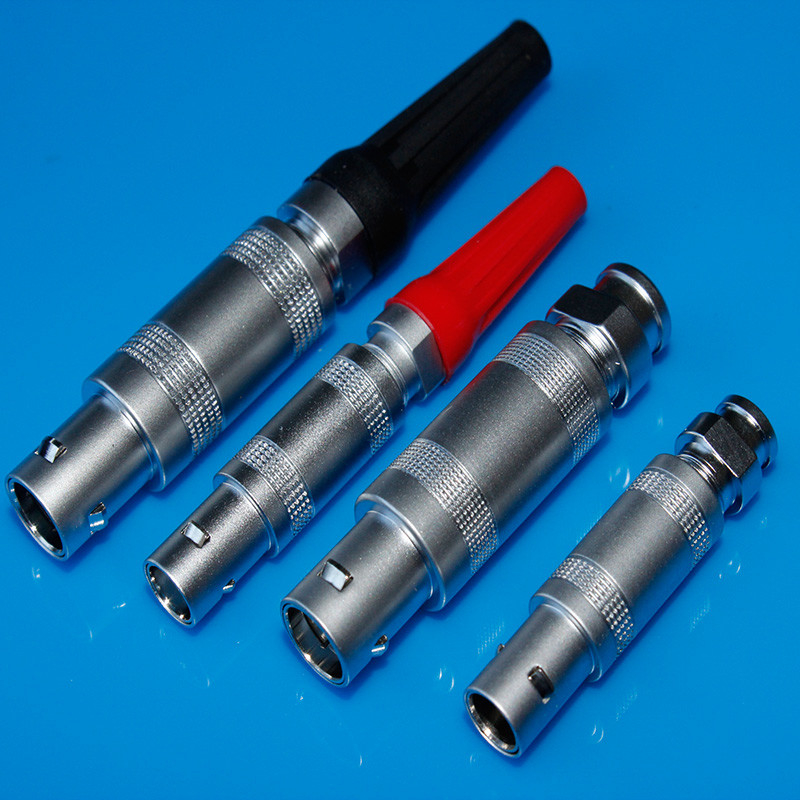

Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 0

Z tuleją lub bez:



When you choose the plug, there always 2 style for your options : with sleeve or without. Wybierając wtyczkę, zawsze masz 2 style dla swoich opcji: z tuleją lub bez. To make sure you have done a right chioce, please let me show you difference as followings: Aby upewnić się, że wykonałeś właściwe chioce, pozwól, że pokażę ci różnicę w następujący sposób:



Różnica:



Numer modelu :



Bez tulei: FGG.0B.304.CLAD52

Z tuleją: FGG.0B.304.CLAD52Z, Z stand by sleeve



Zaleta:

  • Z tuleją: tuleja może zmniejszyć uszkodzenie kabla podczas pracy
  • Bez tulei: ta struktura może skrócić długość obu złączy, na przykład, jeśli potrzebujesz tylko kabla o długości 6 cm - 10 cm, potrzebujesz tego stylu, może być bardziej elastyczny i łatwiejszy do wykonania.



zobacz jeden z naszych niestandardowych kabli (jest to 8 cm długości Lemo 2pin do FGJ 6pin dla systemu kamer RED):



Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 1



Struktura : tylko niewielka różnica w ogonie złącza, brak dużej różnicy funkcji, patrz załączone zdjęcia:



bez stylu rękawa:



Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 2





W stylu rękawa:



Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 3



Rozmiar i rysunek:



Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 4

Złącze kablowe Lemo 4S 4pin, Lemo S Series Złącza kablowe FFA.0S.304.CLA 5
