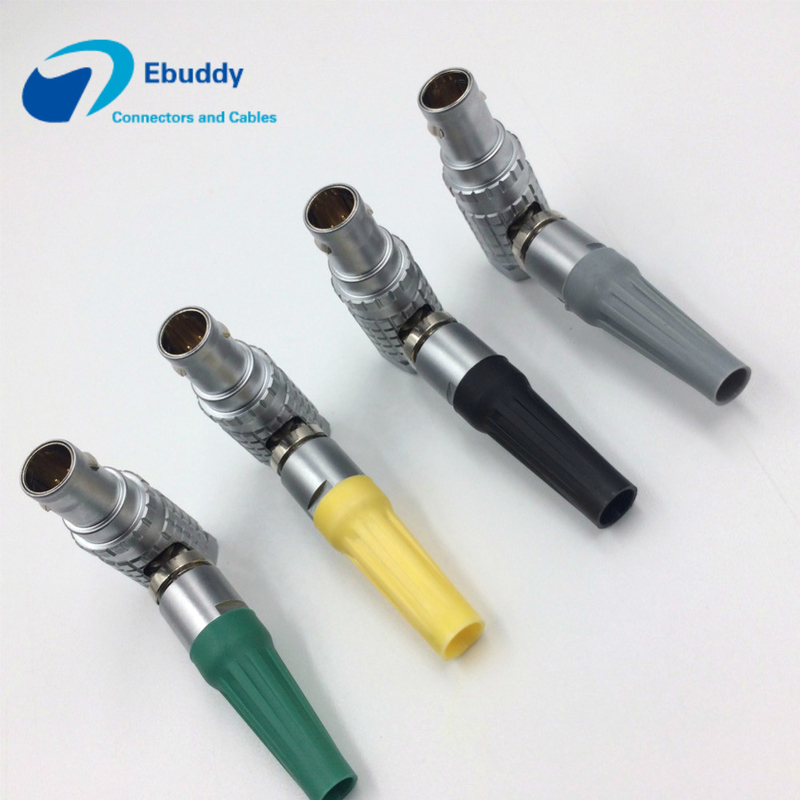

Alternatywne okrągłe złącze 7-stykowe ODU Szeregowe złącze szeregowe L W20L0C-P07MCC00420S
| Collet No. | Kabel OD | |||
| 0B | Rodzaj | kodowanie | Max | Min |
| re | 32 | 3.0 | 2.1 | |
| re | 42 | 4.0 | 3.1 | |
| re | 52 | 5.0 | 4.1 | |
Proces montażu kabla DIY:
1. Poprowadź kabel przez nakrętkę tulei zaciskowej w kolejności, a następnie lutuj przewód kabla do izolatora jeden po drugim, należy pamiętać o kolejności przewodów
2. Umieść nośnik podzielonej wkładki w izolatorze lutowniczym, aby zachować szczelność wiązania nośnika dzielonej wkładki w połączeniu z falą podzespołu izolatora
3. umieść tuleję zaciskową po prawej stronie pozycji kabla, upewnij się, że wysokość tulei zaciskowej jest zgodna ze szczeliną nośnika dzielonej wkładki
4. wkręcić tuleję nośną podzielonej wkładki podzespołu izolatora w zewnętrzną powłokę, aby upewnić się, że falowanie dzielonej nośnej płytki nośnej jest dopasowane do szczeliny zewnętrznej osłony
5. Dokręć mocno nakrętkę tulei zaciskowej
6. Podłączyć tuleję do odpowiedniego stopnia nakrętki tulei zaciskowej.
