Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD

1 SZT.
MOQ
Negotiable
Cena £
Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Rodzaj: Lemo FGA
rozmiar: Lemo 1B
Kluczowanie: 30 stopni
Wstawić: 1B.302: 2 Niskie napięcie
Temp (maks.): +150 ° C
Endurance (Shell): 5000 cykli krycia
High Light:

10-stykowe złącze lemo

,

wiele złączy przewodowych

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM
Orzecznictwo: CE,ROHS
Numer modelu: FGA.1B.302.CLAD
Zapłata
Szczegóły pakowania: Torba PP
Czas dostawy: 3-10 dni roboczych
Zasady płatności: Western Union, MoneyGram, T / T, Paypal
Możliwość Supply: 50000 sztuk miesięcznie
opis produktu



Lemo B Seria 30 stopni wtyk męski 2-stykowe złącza lutowane 1B FGA.1B.302.CLAD



Funkcje:



  • Styl powłoki / Model: FG *: Prosta wtyczka, tuleja kablowa
  • Kluczowanie: 2 klucze (alfa = 30, wtyczka: styki męskie, gniazdo: styki żeńskie)
  • Materiał obudowy: mosiężna (chromowana) skorupa i nakrętka tulei, niklowana mosiężna tuleja zatrzaskowa i części środkowe
  • Konfiguracja: 1B.302: 2 Niskie napięcie
  • Typ kontaktu: Lutowane
  • Max. Max. Matings: 5000 Krycia: 5000
  • Kontakt Dia .: 1,3 mm (0,051 cala)
  • Wiadro Dia .: 1 mm (0,039 cala)
  • Max. Max. Solid Conductor: 0.5 mm^2 (AWG 20) Przewód stały: 0,5 mm ^ 2 (AWG 20)
  • Max. Max. Stranded Conductor: 0.5 mm^2 (AWG 20) Przewód spleciony: 0,5 mm ^ 2 (AWG 20)
  • R (maks.): 3,6 mOhm
  • Vtest (powłoka stykowa): 1350 V (AC), 1910 V (DC)
  • Vtest (styk-kontakt): 1500 V (AC), 2120 V (DC)



Proces montażu kabla:



  • Poprowadź kabel przez nakrętkę tulei zaciskowej w kolejności, a następnie lutuj przewód kabla do izolatora jeden po drugim, należy pamiętać o kolejności przewodów
  • Umieść dzielony nośnik wkładki w izolatorze lutowniczym, aby zachować idealne połączenie wnęki nośnika dzielonej wkładki z falą podzespołu izolatora
  • umieść tuleję zaciskową po prawej stronie pozycji kabla, upewnij się, że wysokość tulei zaciskowej jest dopasowana do szczeliny dzielonego nośnika wkładki
  • pusta tuleja rozdzielacza nośnika podzielonej wkładki do zewnętrznej skorupy w celu, upewnij się, że falowanie dzielonej nośnej wkładki nośnej łączy się ze szczeliną zewnętrznej osłony
  • Mocno przykręcić nakrętkę tulei zaciskowej
  • Zaczep tuleję do odpowiedniego stopnia nakrętki tulei zaciskowej.

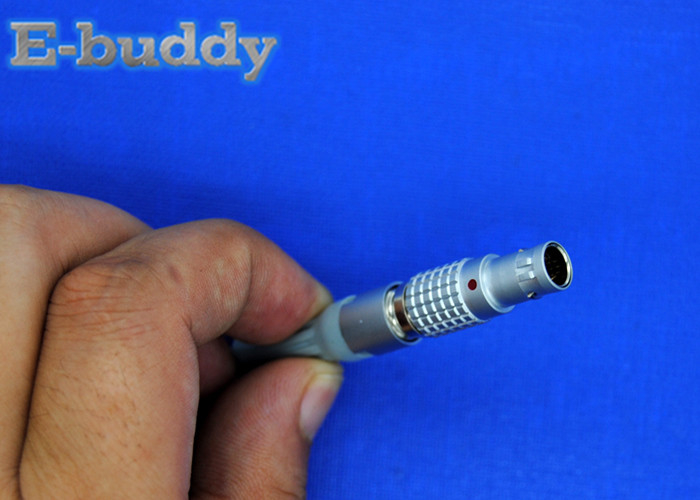

Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD 0



Rozmiar i rysunek:



Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD 1





Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD 2



Wtyczka 30 stopni męski 2pin 1B typ lutowany Lemo B Series Connectors FGA.1B.302.CLAD 3
